Vue3 + Element Plus 低代码表单设计器架构拆解与私有化落地实践

摘要：在企业数字化转型与敏捷开发背景下，低代码表单设计器已成为协同办公、流程审批与数据采集系统的核心基石。本文将深度拆解基于 Vue3 + Element Plus + Pinia 打造的企业级低代码表单设计器的底层核心架构，涵盖 Schema 驱动模型、画布渲染引擎、动态逻辑规则流转以及私有化部署合规防护，为中大型企业私有化表单建设提供硬核技术参考。

一、引言：为什么选择 Vue3 构建下一代低代码表单？

随着前端技术的演进，传统的 Vue2/JQuery 表单设计器在面对海量组件渲染、复杂联动逻辑以及微前端集成时，常常出现主线程卡顿、响应式追踪失效等性能瓶颈。

基于 Vue3 组合式 API（Composition API）、TypeScript 强类型约束以及 Element Plus 的响应式组件库，我们可以构建出具备高扩展性、极致渲染性能与轻量化集成的下一代低代码表单设计器。TDuck 填鸭表单 (TDuckX) 正是采用了这一技术路线，实现了千万级数据采集与高并发场景下的极速响应。

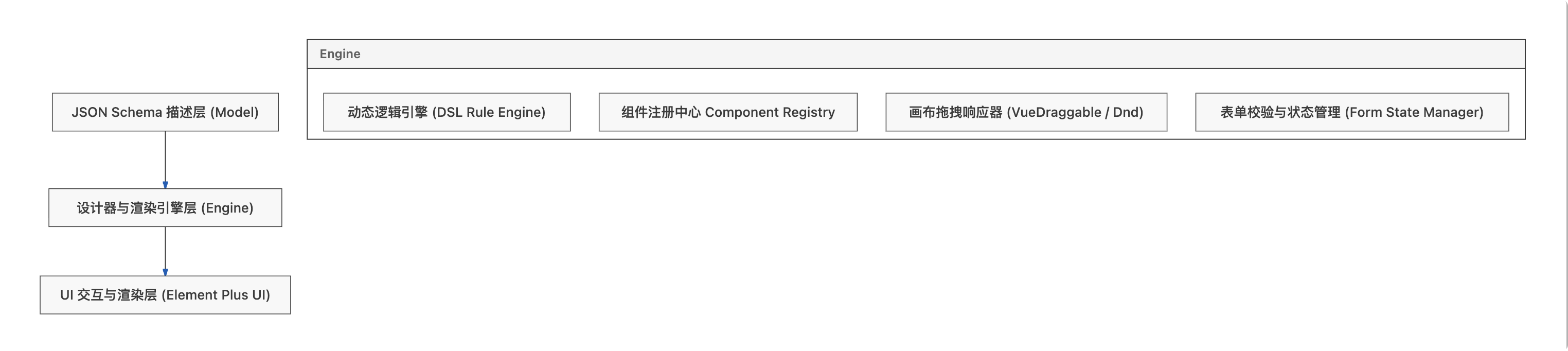

二、核心架构设计：三层模型（Model-Engine-UI）

一个高可用、解耦的低代码表单设计器，架构上通常划分为三层结构：

1. JSON Schema 抽象数据模型 (Model)

JSON Schema 是表单设计器的“灵魂”。无论是设计态（Design Mode）还是渲染态（Render Mode），表单结构均通过标准 JSON 进行数据驱动与序列化存储：

typescript
export interface FormSchema {
  // 表单基础配置
  config: {
    formRef: string;
    labelPosition: 'left' | 'right' | 'top';
    labelWidth: number;
    size: 'large' | 'default' | 'small';
    customClass?: string;
  };
  // 组件树列表
  widgetList: WidgetSchema[];
  // 联动逻辑规则
  logicRules?: LogicRule[];
}
export interface WidgetSchema {
  id: string;             // 唯一组件ID (如: input_1024)
  type: string;           // 组件类型 (如: input, select, user-select)
  label: string;          // 显示标题
  icon?: string;          // 设计器图标
  options: {
    defaultValue?: any;
    placeholder?: string;
    required?: boolean;
    disabled?: boolean;
    hidden?: boolean;
    rules?: any[];        // Element Plus 校验规则
  };
}

2. 拖拽画布与双向绑定引擎 (Engine)

在 Vue3 中，我们通过结合 v-model 与 VueDraggable 实现拖拽放置（Drag & Drop）以及左侧组件库、中间画布、右侧属性面板的三端数据同步：

(1) 组件动态渲染组件 `WidgetRender.vue`

利用 Vue3 的 <component :is="..."> 动态组件机制，将 Schema 动态映射为 Element Plus 渲染组件：

vue

三、高级核心机制解析

1. 复杂字段显隐与显示联动（DSL 动态引擎）

实际业务场景中，常常存在“当单选框选择‘其他’时，显示文本输入框”这类条件联动。传统 JSON Schema 无法处理复杂表达式。

在设计器中，我们引入 DSL 条件计算引擎：

typescript
// 联动规则模型
export interface LogicRule {
  triggerField: string; // 触发组件ID
  condition: 'eq' | 'ne' | 'contains' | 'empty';
  targetValue: any;
  actions: {
    targetField: string; // 受控组件ID
    type: 'show' | 'hide' | 'enable' | 'disable' | 'setValue';
    value?: any;
  }[];
}
// Vue3 响应式监听计算
export const useFormLogic = (schema: FormSchema, formData: Record<string, any>) => {
  watch(
    () => formData,
    (newVal) => {
      schema.logicRules?.forEach((rule) => {
        const val = newVal[rule.triggerField];
        const isMatched = evalCondition(val, rule.condition, rule.targetValue);

        rule.actions.forEach((action) => {
          const targetWidget = findWidgetById(schema.widgetList, action.targetField);
          if (targetWidget) {
            if (action.type === 'show') targetWidget.options.hidden = !isMatched;
            if (action.type === 'hide') targetWidget.options.hidden = isMatched;
          }
        });
      });
    },
    { deep: true }
  );
};

2. 性能极致优化：Vue3 Component 别名与虚拟列表

当表单包含 100+ 复杂字段（如级联选择、富文本、表格控件）时，Vue3 的响应式深层深度监听（reactive / ref）可能产生性能消耗。

优化点 1：避免对组件实例应用 reactive 在左侧组件库元数据中，切勿将组件对象（Vue Component）包装进 reactive()，应使用 markRaw() 拦截深层响应式追踪，大幅减少内存开销：

typescript
import { markRaw } from 'vue';
import CustomWidget from './CustomWidget.vue';
export const widgetMeta = {
  type: 'custom-widget',
  label: '自定义扩展组件',
  component: markRaw(CustomWidget) // 阻止 Vue3 收集深层依赖
};

优化点 2：局部增量更新 属性配置面板修改字段时，仅操作当前选中 activeWidget 的引用指针，利用 Vue3 细粒度更新特性（Fine-grained reactivity），避免全量重绘设计器画布。

四、企业私有化部署与合规防护

对于政企、金融、医疗与大型制造客户而言，低代码表单系统不仅要“好用”，更要满足严格的数据合规与私有化本地部署要求。

基于 TDuck 填鸭表单 (TDuckX) 团队的私有化落地经验，架构上需重点关注以下几点：

前后端分离与轻量化构建：
- 编译后仅生成纯静态 HTML/JS/CSS 资源，天然适配宝塔面板、Nginx、K8s 容器化以及信创国产化环境（如京东方、麒麟 OS、达梦数据库）。
敏感字段脱敏与行级数据权限：
- 表单提交数据采用 AES-256 字段级前端加密；
- 接入 Enterprise SSO（如 OAuth2, CAS, 钉钉/飞书企微免登），结合角色的行级权限隔离，防止数据越权暴露。
贯彻等保三级设计规范：
- 完善的操作日志审计流、内网物理隔离支持与防 CSRF/XSS 攻击防护，确保企业核心业务数据资产完全自主可控。

五、总结与展望

基于 Vue3 + Element Plus 构建的低代码表单设计器，凭藉其清晰的 Schema 数据驱动、强大的响应式组合 API 和优雅的拓展性，彻底改变了传统表单开发的繁琐流程。

不管是简单的调查问卷、在线考试测评、活动投票，还是企业内部复杂的行政审批流、资产报修与数据采集，低代码技术都展现出巨大的应用价值。

关于 TDuck 填鸭表单： TDuck 是一款支持源码交付和私有化部署的开源问卷表单系统。目前已提供基于 Vue3 的 TDuckX 企业级版本，全量支持表单设计器、数据可视化分析、多端适配与审批工作流，助力企业快速打造自主可控的数据应用平台。
